Toshiba เปิดตัว Power MOSFET แบบ N-channel 150V พร้อมความต้านทานต่อไฟฟ้าต่ำชั้นนำในอุตสาหกรรม และคุณลักษณะการฟืนตัวย้อนกลับที่ได้รับการปรับปรุงซึ่งช่วยเพิ่มประสิทธิภาพให้กับแหล่งจ่ายไฟ

คาวาซากิ ญี่ปุ่น–(BUSINESS WIRE)–30 มีนาคม 2023

Toshiba Electronic Devices & Storage Corporation ("Toshiba") ได้เปิดตัว Power MOSFET แบบ N-channel 150V “TPH9R00CQ5” ซึ่งใช้กระบวนการ U-MOSX-H เจนเนอเรชันล่าสุด^[2] สำหรับแหล่งจ่ายไฟแบบสวิตชิ่งของอุปกรณ์อุตสาหกรรม เช่น ใช้ในศูนย์ข้อมูลและสถานีฐานการสื่อสาร โดยเริ่มจัดส่งวันนี้

TPH9R00CQ5 นำเสนอความต้านทานต่อไฟฟ้าเดรนต่ำของแหล่งที่มาชั้นนำในอุตสาหกรรม^[1] ที่ 9.0mΩ (สูงสุด) ซึ่งลดลงประมาณ 42% จากผลิตภัณฑ์ที่มีอยู่ของ Toshiba “TPH1500CNH1^[3]” เมื่อเทียบกับผลิตภัณฑ์ที่มีอยู่ของ Toshiba “TPH9R00CQH^[4]” ค่าการฟืนตัวย้อนกลับจะลดลงประมาณ 74% และช่วงเวลาฟืนตัวย้อนกลับ^[5] ประมาณ 44% ซึ่งทั้งสองคุณลักษณะการฟืนตัวย้อนกลับมีความสำคัญกับแอปพลิเคชันการแก้ไขแบบซิงโครนัส ผลิตภัณฑ์ใหม่นี้ที่ใช้ในแอปพลิเคชันการแก้ไขแบบซิงโครนัส^[6] ช่วยลดการสูญเสียพลังงานของแหล่งจ่ายไฟแบบสวิตชิ่งและช่วยปรับปรุงประสิทธิภาพ นอกจากนี้ เมื่อเทียบกับ TPH9R00CQH ผลิตภัณฑ์ใหม่นี้ช่วยลดแรงดันสไปค์ที่เกิดขึ้นระหว่างสวิตชิ่ง ซึ่งช่วยลด EMI ของแหล่งจ่ายไฟ

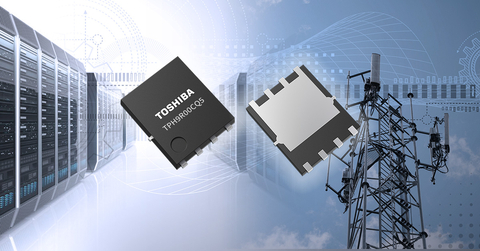

ผลิตภัณฑ์นี้ใช้แพ็คเกจยอดนิยม SOP Advance(N) ชนิดติดตั้งบนพื้นผิว

Toshiba ยังมีเครื่องมือที่สนับสนุนการออกแบบวงจรสำหรับแหล่งจ่ายไฟแบบสวิตชิ่ง นอกเหนือจากรุ่น G0 SPICE ซึ่งตรวจสอบการทำงานของวงจรในเวลาอันสั้นแล้ว รุ่น G2 SPICE ที่มีความแม่นยำสูงซึ่งสร้างลักษณะเฉพาะชั่วคราวได้อย่างแม่นยำก็มีวางจำหน่ายแล้วเช่นกัน

Toshiba ยังได้พัฒนาการออกแบบอ้างอิง "ตัวแปลง DC-DC แบบไม่มีแยก Buck-Boost ขนาด 1 กิโลวัตต์สำหรับอุปกรณ์โทรคมนาคม” และ “อินเวอร์เตอร์สามเฟสหลายระดับโดยใช้ MOSFET" ที่ใช้ผลิตภัณฑ์ใหม่นี้ ซึ่งมีอยู่ในเว็บไซต์ของ Toshiba ตั้งแต่วันนี้ ผลิตภัณฑ์ใหม่นี้สามารถใช้กับการออกแบบอ้างอิง “ตัวแปลง DC-DC แบบฟูลบริดจ์ขนาด 1 กิโลวัตต์” ที่เผยแพร่แล้วได้

Toshiba จะยังคงขยายกลุ่มผลิตภัณฑ์ Power MOSFET ที่ช่วยลดการสูญเสียพลังงาน เพิ่มประสิทธิภาพของแหล่งจ่ายไฟ และช่วยปรับปรุงประสิทธิภาพของอุปกรณ์ต่อไป

การใช้งาน

• แหล่งจ่ายไฟของอุปกรณ์อุตสาหกรรม เช่น ที่ใช้ในศูนย์ข้อมูลและสถานีฐานการสื่อสาร
• แหล่งจ่ายไฟแบบสวิตชิ่ง (ตัวแปลง DC-DC ประสิทธิภาพสูง และอื่น ๆ)

คุณสมบัติ

• ความต้านทานไฟฟ้าต่ำชั้นนำในอุตสาหกรรม^[1]: R_DS(ON)=9.0mΩ (สูงสุด) (V_GS=10V)
• ค่าการฟื้นตัวย้อนกลับชั้นนำในอุตสาหกรรม^[1]: Q_rr=34nC (typ.) (-dI_DR/dt=100A/μs)
• ช่วงเวลาฟื้นตัวย้อนกลับอย่างรวดเร็วชั้นนำในอุตสาหกรรม^[1]: t_rr=40ns (typ.) (-dI_DR/dt=100A/μs)
• ระดับอุณหภูมิช่องสูง: T_ch (สูงสุด)=175°C

หมายเหตุ:
[1] ณ เดือนมีนาคม 2023 เปรียบเทียบกับผลิตภัณฑ์ 150V อื่น ๆ ผลสำรวจของ Toshiba

[2] ณ เดือนมีนาคม 2023

[3] ผลิตภัณฑ์ 150V ที่ใช้กระบวนการสร้างที่มีอยู่ U-MOSVIII-H

[4] ผลิตภัณฑ์ที่ใช้กระบวนการสร้างรุ่นเดียวกับ TPH9R00CQ5 และมีแรงดันไฟฟ้าและความต้านทานไฟฟ้าแบบเดียวกัน

[5] การดำเนินการสวิตชิ่งที่ไดโอดตัว MOSFET เปลี่ยนจากไปข้างหน้าเป็นย้อนกลับ

[6] หากใช้ผลิตภัณฑ์ใหม่ในวงจรที่ไม่ได้ดำเนินการฟื้นตัวย้อนกลับ การสูญเสียพลังงานจะเทียบเท่ากับ TPH9R00CQH

ข้อกำหนดหลัก
(Ta=25°C เว้นแต่จะระบุไว้เป็นอย่างอื่น)
หมายเลขชิ้นส่วน			TPH9R00CQ5
การจัดอันดับ สูงสุด แบบสัมบูรณ์	แรงดันจากเดรน VDSS (V)		150
	กระแสเดรน (DC) ID (A)	Tc=25°C	64
	อุณหภูมิช่อง Tch (°C)		175
คุณสมบัติทางไฟฟ้า	ความต้านทานต่อไฟฟ้าจากเดรน RDS(ON) max (mΩ)	VGS=10V	9.0
		VGS=8V	11.0
	ค่าเกตทั้งหมด Qg typ. (nC)		44
	ค่าการสลับเกต QSW typ. (nC)		11.7
	ค่าเอาต์พุต Qoss typ. (nC)		87
	ค่าตัวเก็บประจุระหว่างอินพุต Ciss typ. (pF)		3500
	ช่วงเวลาฟืนตัวย้อนกลับ trr typ. (ns)	-dIDR/dt=100A/μs	40
	ค่าการฟืนตัวย้อนกลับ Qrr typ. (nC)		34
แพ็กเกจ	ชื่อ		SOP Advance(N)
	ขนาด typ. (มม.)		4.9 x 6.1 x 1.0
การตรวจสอบตัวอย่างและความพร้อมใช้งาน			ซื้อออนไลน์

ติดตามลิงก์ด้านล่างสำหรับข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ใหม่
TPH9R00CQ5

ติดตามลิงก์ด้านล่างสำหรับข้อมูลเพิ่มเติมเกี่ยวกับรายละเอียดที่เกี่ยวข้องกับผลิตภัณฑ์ใหม่

U-MOSX-H ซีรีส์ 150V MOSFET เหมาะอย่างยิ่งสำหรับแหล่งจ่ายไฟแบบสวิตชิ่งที่มีประสิทธิภาพ

การปรับปรุงประสิทธิภาพโดยอินเวอร์เตอร์หลายระดับพร้อม 150V MOSFET

ตามลิงค์ด้านล่างสำหรับข้อมูลเพิ่มเติมเกี่ยวกับ MOSFET ของ Toshiba
MOSFETs

หากต้องการตรวจสอบการวางจำหน่ายของผลิตภัณฑ์ใหม่ที่ผู้จัดจำหน่ายออนไลน์ โปรดไปที่

TPH9R00CQ5
ซื้อออนไลน์

* ชื่อบริษัท ชื่อผลิตภัณฑ์ และชื่อบริการอาจเป็นเครื่องหมายการค้าของบริษัทนั้น ๆ

* ข้อมูลในเอกสารนี้ รวมถึงราคาและข้อกำหนดของผลิตภัณฑ์ เนื้อหาบริการ และข้อมูลติดต่อ เป็นปัจจุบัน ณ วันที่ประกาศ แต่อาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า

เกี่ยวกับ Toshiba Electronic Devices & Storage Corporation

Toshiba Electronic Devices & Storage Corporation ซัพพลายเออร์ชั้นนำด้านโซลูชันเซมิคอนดักเตอร์และคลังข้อมูลขั้นสูง ใช้ประสบการณ์และนวัตกรรมกว่าครึ่งศตวรรษเพื่อนำเสนอเซมิคอนดักเตอร์แบบแยก ระบบ LSI และผลิตภัณฑ์ HDD ให้กับลูกค้าและคู่ค้าทางธุรกิจ
พนักงานของบริษัทจำนวน 23,000 คนทั่วโลกมีความมุ่งมั่นร่วมกันในการเพิ่มมูลค่าผลิตภัณฑ์ให้สูงสุด และส่งเสริมความร่วมมืออย่างใกล้ชิดกับลูกค้าในการสร้างมูลค่าร่วมกันและเปิดตลาดใหม่ ปัจจุบัน Toshiba Electronic Devices & Storage Corporation ที่มียอดขายต่อปีทะลุ 8.5 แสนล้านเยน (7.5 พันล้านเหรียญสหรัฐ) ตั้งตารอที่จะสร้างและมีส่วนร่วมเพื่ออนาคตที่ดีกว่าสำหรับผู้คนทุกหนทุกแห่ง
ดูรายละเอียดเพิ่มเติมได้ที่ https://toshiba.semicon-storage.com/ap-en/top.html

เนื้อหาใจความในภาษาต้นฉบับของข่าวประชาสัมพันธ์ฉบับนี้เป็นฉบับที่เชื่อถือได้และเป็นทางการ การแปลต้นฉบับนี้จึงมีจุดประสงค์เพื่ออำนวยความสะดวกเท่านั้น และควรนำไปเทียบเคียงอ้างอิงกับเนื้อหาในภาษาต้นฉบับ ซึ่งเป็นฉบับเดียวที่มีผลทางกฎหมาย

สามารถรับชมภาพในรูปแบบมัลติมีเดียได้ที่: www.businesswire.com/news/home/53370162/en
